箱式变电所安装

箱式变电所安装

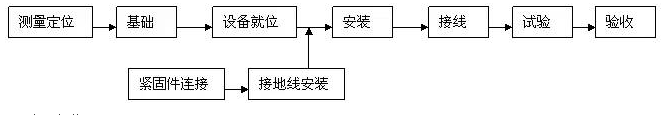

1.工艺流程

2.测量定位:

按设计施工图纸所标定位置及坐标方位、尺寸，进行测量放线确定箱式变电所安装的底盘线和中心轴线，并确定地脚螺栓的位置。

3.基础型钢安装

(1)预制加工基础型钢的型号、规格应符合设计要求。按设计尺寸进行下料和调直，做好防锈处理。根据地脚螺栓位置及孔距尺寸，进行制孔。制孔必须采用机械制孔。

(2)基础型钢架安装。按放线确定的位置、标高，中心轴线尺寸，控制准确的位置稳好型钢架，用水平尺或水准仪找平、找正。与地脚螺栓连接牢固。

(3)基础型钢与地线连接，将引进箱内的地线扁钢与型钢结构基架的两端焊牢。然后涂二遍防锈漆。

4.箱式变电所就位与安装。

（1）就位。要确保作业场地洁清、通道畅通。将箱式变电所运至安装的位置，吊装时，应严格吊点，应充分利用吊环将吊索穿入吊环内，然后，做试吊检查受力吊索力的分布应均匀一致，确保箱体平稳、安全、准确地就位。

（2）按设计布局的顺序组合排列箱体。找正两端的箱体，然后挂通线，找准调正，使其箱体正面平顺。

（3）组合的箱体找正、找平后，应将箱与箱用镀锌螺栓连接牢固。

（4）接地:箱式变电所接地，应以每箱独立与基础型钢连接，严禁进行串联。接地干线与箱式变电所的N母线和PE母线直接连接，变电箱体、支架或外壳的接地应用带有防松装置的螺栓连接。连接均应紧固可靠，紧固件齐全。

（5）箱式变电所的基础应高于室外地坪，周围排水畅通。

（6）箱式变电所，用地脚螺栓固定的螺帽齐全，拧紧牢固，自由安放的应垫平放正。

（7）箱壳内的高、低压室均应装设照明灯具。

（8）箱体内应有防雨、防晒、防锈、防尘、防潮、防凝露的技术措施。

（9）箱式变电所安装高压或低压电度表时，必须接线相位准确，并安装在便于查看的位置。

5.接线

(1)高压接线应尽量简单，但要求既有终端变电站接线，也有适应环网供电的接线。成套变电所各部分一般在现场进行组装和接线，通常采用下列型式的一种。适合电力系统中应用的单线系统图。

1)放射式:一回一次馈电线接一台降压变压器，其二次侧接一回或多回放射式馈电线。

2)一次选择系统和一次环形系统。每台降压变压压器通过开关设备接到两个独立的一次电源上，以得到正常和备用电源。在正常电源有故障时，则将变压器换接到另一电源上。

3)二次选择系统。两台降压变压器各接一独立一次电源。每台变压器的二次侧通过开关和保护装置连接各自的母线。两段母线间设联络开关与保护装置，联络开关正常是断开的，每段母线可供接一回路或多回路二次放射式馈电线。

4)二次点状网络。两台降压变压器各接一独立一次电源。每台变压器二次侧通过特殊型的断路器都接到公共母线上，该断路器叫做网络保护器（Networkprotector）。网络保护器装有继电器，当逆功率流过变压器时，断路器即被断开，并在变压器二次侧电压、相角和相序恢复正常时再行重合。母线可供接一回路或多回路二次放射式馈电线。

5)配电网络:单台降压变压器二次侧通过做网络保护器接到母线上。网络保护器装有继电器，当变压器二次侧电压、相角、相序恢复时，断路器断开。母线可供一回路或多回路二次放射式馈电线，和接一回路或多回路联络线，与类似的成套变电站相连。

6)双回路（一个断路器方案）系统:两台降压变压器各接一独立一次电源；每台变压器二次侧接一回放射式馈电线；这些馈电线电力断路器的馈电侧用正常断开的断路器联接在一起。

(2)接线的接触面应连接紧密，连接螺栓或压线螺丝紧固必须牢固，与母线连接时紧固螺栓采用力矩扳手紧固，力矩值应符合本标准裸母线、封闭母线、插接母线安装相关条款的要求。

(3)相序排列准确、整齐、平整、美观。涂色正确。

(4)设备接线端，母线搭接或卡子、夹板处，明设地线的接线螺栓处等两侧10～15mm处均不得涂刷涂料。
